DVIA-MB активная виброизоляционная платформа напольного типа
Описание DVIA-MB
Данная система была специально разработана для совместного использования со сканирующими и просвечивающими электронными микроскопами. DVIA-MB обеспечивает максимальную активную виброизоляцию в диапазоне «опасных» низких частот в своем классе, что делает ее идеальным выбором для получения изображений биологических объектов и прочих тонких структур с самым высоким разрешением. Кроме того, виброизолирующая платформа системы DVIA-MB позволяет размещать на ней все коммерческие электронные микроскопы, доступные на мировом рынке.
Отличительные особенности
- Типоисполнение в виде платформы
- Низкий профиль
- Подавление вибраций на 2 Гц со степенью 90%, на 10 Гц – 99%
- Уникальный механизм обратной связи и система управления прямого действия
- Контроль колебаний по всем шести степеням свободы
- Грузоподъемность до 6000 кг
- Возможность кастомизации
Области применения
- Сканирующая электронная микроскопия
- Просвечивающая электронная микроскопия
Превосходные активные виброизоляторы
Система DVIA-MB включает в свой состав четыре высокоточных активных виброизолятора, в которые также встроены воздушные пружины (пассивная виброизоляция) и система активной изоляции. Также в данные изоляторы установлены внутренние датчики и электромагнитные приводы. Все эти компоненты позволяют с высокой эффективностью компенсировать колебания от низкочастотных и высокочастотных вибраций.
Преодоление пределов работы систем пассивной виброизоляции
Поскольку системы активной виброизоляции не имеют собственных резонансных частот, они позволяют гасить вибрации в диапазоне 1 – 10 Гц, в отличие от систем пассивной виброизоляции, которые усиливают низкочастотные вибрации из-за наличия собственных резонансных частот, что оказывает особенно негативное влияние при получении изображений на уровне наномасштабов.
Механизм обратной связи и система управления прямого действия
Системы активной виброизоляции серии DVIA используют уникальный механизм обратной связи (FB), который непрерывно регистрирует колебания, нарушающие равновесное состояние системы, и мгновенно реагирует на данную вибрацию с целью гашения возникающих колебаний в реальном времени. Система управления прямого действия (FF) используется для фильтрации вибраций, идущих от пола, с помощью предустановленных алгоритмов.
Контроль колебаний по всем шести степеням свободы
Внутренние сенсоры и силовые приводы, установленные внутри систем серии DVIA, регистрируют и компенсируют все колебания и перемещения по поступательным степеням свободы (движение вперед/назад вдоль осей X, Y, Z) и по вращательным степеням свободы (вращение/качание вокруг осей X, Y, Z).
Измерение со сверхвысоким разрешением на уровне наномасштабов
Использование систем активной виброизоляции DVIA-MB позволяет избавиться от нежелательных искажений. Как показано на рисунках ниже, при исследовании с помощью СЭМ, использование системы активной виброизоляции DVIA-MB позволяет устранить размытие линий из-за низкочастотных вибраций и делает изображения более четкими.

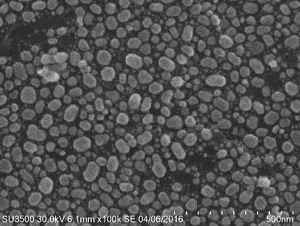

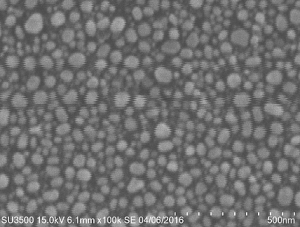

Изображение с SEM микроскопа: без DVIA-MB (слева), с DVIA-MB (справа).

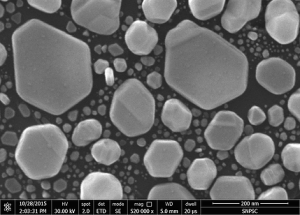

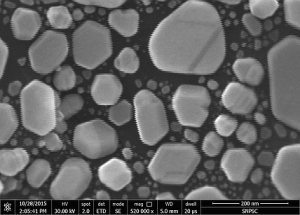

Изображение с SEM микроскопа: пассивная виброизоляция (слева; границы структур нечеткие активная виброизоляция (справа; границы структур четкие).
| Модель | DVIA-MB1000 | DVIA-MB3000 | DVIA-MB6000 | ||
| Габаритные размеры | Виброизолятор* | по запросу | по запросу | по запросу | |
| Контроллер | 335 × 357 × 120 мм | ||||
| Грузоподъемность | 500 – 1700 кг | 1500 – 3500 кг | 3000 – 6000 кг | ||
| Вес изолятора | 15 кг | 15 кг | 15 кг | ||
| Силовой привод | Электро-магнитный | ||||
| Усиление силового привода | > 20 Н по вертикальной оси; > 40 Н по горизонтальной оси | ||||
| Количество компенсируемых степеней свободы | 6 | ||||
| Степень виброизоляции | 99% при вибрациях в 10 Гц | ||||
| Активный рабочий диапазон | 0.5 – 100 Гц | ||||
| Время стабилизации | < 0.5 с | ||||
| Напряжение питания | 85 – 264 В, переменный ток, 50/60 Гц | ||||
| Энергопотребление | Типовое | < 50 Вт | |||
| Максимальное | 110 Вт | ||||
| Рабочая температура | 5 – 50°C | ||||
| Влажность | 20 – 90% | ||||
| Установка положения по горизонтальной оси | Автоматическая регулировка | ||||
| Управление | Внешний контроллер | ||||
| Требуемое давление воздуха | >5 кг/см2 (5 бар) | ||||
*Габаритные размеры верхней плиты виброизолирующей платформы могут изменяться в зависимости от требований пользователя.
