Confotec MR350, MR520, MR750
SOL Instruments
Рамановский микроскоп для проведения микроспектральных измерений с возможностями на уровне систем high-end класса.
Описание Confotec MR350, MR520, MR750
|

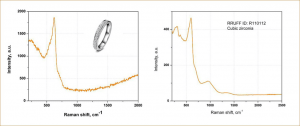

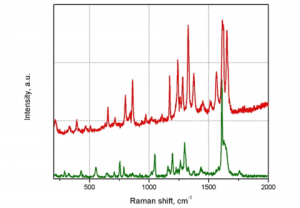

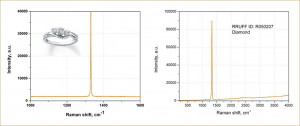

Компактные Рамановские конфокальные микроскопы моделей Confotec MR350, Confotec MR520 и Confotec MR750 предназначены для проведения микроспектральных измерений с возможностями на уровне систем high-end класса. Все модели имеют жесткий, не требующий подъюстировок дизайн, обладают одновременно высокой чувствительностью и высоким пространственным разрешением. Спектральные измерения обеспечиваются высокоэффективным автоматизированным Imaging монохроматором-спектрографом с фокусным расстоянием 350, 520 или 750 мм. Широкие возможности, высокая надежность и компактность конфокальных микроскопов моделей Confote MR350, Confotec MR520 и Confote MR750 позволяют использовать их для решения широкого круга научных и промышленных задач. Объектами для комплексных исследований могут быть полупроводники, жидкие кристаллы, полимеры, фармацевтические и биологические вещества, одиночные молекулы и наночастицы. В каждой модели конфокальных микроскопов имеется пять вариантов конфигурации, оптимальной для решения Ваших задач. |
Отличительные особенности
- Модульный принцип построения: основной Рамановский оптический модуль с встроенным лазером крепится к микроскопу, а спектрограф подсоединяется с помощью оптического световода и может быть произвольно расположен на рабочем столе оператора
- Жёсткий, не требующий подъюстировок дизайн обеспечивает высокую температурную и временную стабильность спектральных измерений
- Неразрушающий анализ, не требующий подготовки проб
- Использование двух автоматически переключаемых лазеров с разными длинами волн позволяет расширить круг типов образцов для Рамановских измерений и минимизировать влияние флуоресценции
- Спектральные измерения обеспечиваются высокоэффективным автоматизированным Imaging монохроматором-спектрографом с фокусным расстоянием 350, 520 или 750 мм с автоматизированной турелью для установки четырёх дифракционных решеток
- При конфокальном методе измерения глубина резкости пространственного изображения ограничена и в фокусе находятся только некоторые области измеряемой плоскости. Наличие скоростного “reflection” модуля позволяет быстро найти сфокусированные области образца и использовать их в дальнейшем для Рамановских измерений. Это дает существенный выигрыш во времени и позволяет сразу применить высокоапертурный объектив для получения Рамановского изображения с высоким пространственным разрешением

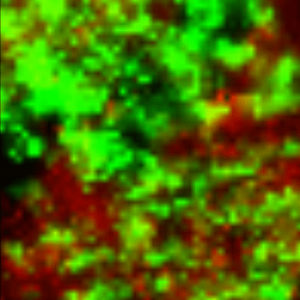

- Одновременное построение Рамановских изображений и изображения образца в отраженном лазерном свете с высокой скоростью благодаря применению “reflection” модуля и высокоскоростного ФЭУ для спектральных измерений совместно с гальваносканнером X-Y
- Совместное использование гальваносканера X-Y с автоматизированным столом позволяет получать изображения больших размеров – панорамные Рамановские изображения и панорамные изображения образца в отраженном лазерном свете с высоким пространственным разрешением и высокой скоростью
- Использование пьезо-Z подвижки микрообектива совместно с гальваносканнером X-Y позволяет производить 2D и 3D Рамановское картирование поверхности образца
- Автоматическая калибровка спектров
Конфигурация
Наиболее полная конфигурация, соответствующая моделям Confotec MR350-SRMSp, Confotec 520-SRMSp, Confotec 750-SRMSp, включает:
- Микроскоп с автоматизированным столом
- Рамановский модуль, интегрированный в конструктив оптического микроскопа
- Два лазера, переключаемых автоматически: один лазер интегрирован внутрь рамановской системы (473 нм или 532 нм), другой – внешний (633 нм или 785 нм)
- Imaging монохроматор-спектрограф с фокусным расстоянием 350, 520 и 750 мм с автоматизированной 4-х решёточной турелью
- Цифровая ПЗС (CCD) камера с пельтье-охлаждением для спектральных измерений
- Высокоскоростной модуль ФЭУ для получения Рамановских изображения с системой быстрого детектирования (1001х1001 точек за 3 секунды)
- Гальваносканер X-Y
- Пьезосканер Z
- “Reflected” модуль для получения изображения в отраженном свете с системой быстрого детектирования (1001х1001 точек за 3 секунды)
Общие характеристики системы
Пространственное разрешение
| Лазер | Объектив: увеличение и числовая апертура NA |
Пространственное разрешение по XY* |
Аксиальное разрешение по Z* |
| 473 нм | 100x, NA = 0.95 | 390 нм | 550 нм |
| 532 нм | 100x, NA = 0.95 | 440 нм | 620 нм |
| 633 нм | 100x, NA = 0.95 | 520 нм | 730 нм |
| 785 нм | 100x, NA = 0.95 | 650 нм | 910 нм |
* Конфигурация с улучшенным пространственным разрешением и регулируемой конфокальной диафрагмой доступна по запросу.
Спектральные характеристики
| Спектральный диапазон регистрации Рамановских сигналов: | 60 сm-1 ～ 12000 сm-1 (зависит от длины волны лазера возбуждения) |
| Спектральное разрешение: | не менее 0.145 см-1 (решётка 75 штр/мм Эшелле) модель Confotec™ MR520 |
Сканирование
| Модель | Режимы сканирования |
| Confotec™ MR350-SRMSp
Confotec™ MR520-SRMSp |
|
| Confotec™ MR350-SRSp Confotec™ MR520-SRSp Confotec™ MR750-SRSp |
|
| Confotec™ MR350-SRM Confotec™ MR520-SRM Confotec™ MR750-SRM |
|
| Confotec™ MR350-SR Confotec™ MR520-SRConfotec™ MR750-SR |
|
| Confotec™ MR350-S Confotec™ MR520-S Confotec™ MR750-S |
|
Микроскоп
| Тип, модель: | прямой Nikon Eclipse Ni-U |
| Микрообъективы: | 100х NA-0.95, 40х NA-0.75, 20х NA-0.50 и др. |
| Окуляры: | 10x (опционально 12.5x, 15x) |
| *Моторизованный столик: | |
| – диапазон перемещения по XY: | X=114 мм, Y=75 мм |
| – воспроизводимость положения: | < 0.5 мкм |
| – точность позиционирования: | 0.06 мкм / 1 мм |
| – минимальный шаг: | 0.02 мкм |
| Ручная фокусировка по Z: | |
| – перемещение по оси Z: | 10 мм |
| – чувствительность фокусирующего механизма: | 0.1 мм/оборот |
| Z-сканер: | |
| – диапазон перемещения объектива: | 80 мкм |
| – минимальный шаг: | 50 нм |
| – воспроизводимость: | < 6 нм |
| Цифровая видеокамера высокого разрешения: | |
| с Пельтье охлаждением | |
| – тип: | цифровая цветная ПЗС камера |
| – сенсор: | 4/3″, 2048 x 2048 пикселей |
| – охлаждение: | элементом Пельтье (– 20° С относительно температуры окружающей среды) |
| – размер пикселя: | 7.4 x 7.4 мкм |
| – АЦП: | 14 бит, скорость до 16 кадров / с |
| Без охлаждения: | |
| – тип: | цифровая цветная ПЗС камера |
| – сенсор: | 1/2″, 2048 x 1536 пикселей |
| – размер пикселя: | 3.2 x 3.2 мкм |
| – АЦП: | 10 бит, скорость 12 кадров / с |
| Ввод лазерного излучения: | Трёхпозиционная автоматизированная турель |
* Для моделей SRMSp и SRM
Рамановский оптический модуль
| Оптика, оптимизированная для спектрального диапазона: | видимый (VIS) и ближний ИК (NIR) 400-1100 нм |
| Ввод лазерного излучения: | каждый из встроенных лазеров – напрямую; внешний лазер: 633 нм – через световод, 785 нм – напрямую |
| Расширитель пучка лазера: | коэффициент увеличения 2х – 10х |
| Узел отрезающих (Edge) фильтров: | однопозиционный на два Edge фильтра, ручная быстрая смена фильтров |
| Конфокальный пинхол: | Световод Ø 50 мкм |
| Ослабитель лазерного пучка: | нейтральный фильтр с изменяемой плотностью (VND), 0 – 3D |
Imaging Монохроматор-спектрограф
| Confotec™ MR350 | Confotec™ MR520 | Confotec™ MR750 | |
| Модель монохроматора-спектрографа: | MS3504i | MS5204i | MS7504i |
| Оптическая схема: | Черни-Тернера | Черни-Тернера | Черни-Тернера |
| Порты: | 1 входной и 2 выходных |
1 входной и 2 выходных |
1 входной и 2 выходных |
| Фокусное расстояние (выходное): | 350 | 520 | 750 |
| Относительное отверстие (по входу): | 1 / 3.8 | 1 / 5.4 | 1 / 8.9 |
| Горизонтальное увеличение: | 1.09 | 1.09 | 1.05 |
| Вертикальное увеличение: | 1.49 | 1.29 | 1.125 |
| Вертикальное пространственное разрешение (астигматизм) | < 15 мкм | < 15 мкм | < 15 мкм |
| Обратная линейная дисперсия: | *2.37 нм/мм | *1.50 нм/мм | *1.02 нм/мм |
| Спектральное разрешение: | *0.07 нм | **0.007 (0.25 см-1) нм | *0.02 нм |
| Точность установки длины волны: | *±0.125 нм | *±0.05 нм | *±0.05 нм |
| Воспроизводимость длины волны: | *± 0.03 нм | *±0.008 нм | *±0.006 нм |
| Крепление решеток: | автоматизированная четырехпозиционная турель | автоматизированная четырехпозиционная турель | автоматизированная четырехпозиционная турель |
| Воспроизводимость позиционирования решетки по длине волны: | *±0.03 нм | *±0.008 нм | *±0.006 нм |
| Воспроизводимость позиционирования решетки по вертикальному положению: | ±50 мкм | ±50 мкм | ±50 мкм |
* Для решетки 1200 штр/мм, ширине щели 15 мкм, длина волны – 546 нм.
** Для решетки 75 штр/мм, Эшелле, ширине щели 15 мкм, длина волны 546 нм, 44 порядок
Imaging Монохроматор-спектрограф MS 3504i
| Длина волны лазера, нм | |||||
| Решётка, штр/мм | 300 | 600 | 1200 | 1800 | |
| Диапазон регистрации рамановских спектров, см-1 | 473 | 0-12000 | 0-9400 | ||
| 532 | 0-9700 | 0-7000 | |||
| 633 | 0-6700 | 0-4000 | |||
| 785 | 0-3600 | 0-1000 | |||
| Максимальный спектральный диапазон, одновременно регистрируемый с помощью CCD детектора (2048×122 пикселей, размер пикселя 12 μм), см-1 |
473 | 7000 | 4210 | 2310 | 1550 |
| 532 | 5700 | 3400 | 1840 | 1210 | |
| 633 | 4280 | 2470 | 1300 | 820 | |
| 785 | 2930 | 1650 | 830 | 480 | |
| Спектральное разрешение, полученное с помощью CCD детектора (размер пикселя 12 μм, ширина входной щели 14 μм), см-1 |
473 | 12.850 | 6.440 | 3.185 | 2.050 |
| 532 | 10.165 | 5.090 | 2.505 | 1.590 | |
| 633 | 7.190 | 3.595 | 1.745 | 1.070 | |
| 785 | 4.675 | 2.330 | 1.100 | 0.620 | |
Imaging Монохроматор-спектрограф MS 5204i
| Длина волны лазера, нм | |||||
| Решётка, штр/мм | 300 | 600 | 1800 | 75/Echelle | |
| Диапазон регистрации рамановских спектров, см-1 | 473 | 0-12000 | 0-11000 | 0-12000 | |
| 532 | 0-9700 | 0-8700 | 0-9700 | ||
| 633 | 0-6700 | 0-5800 | 0-6700 | ||
| 785 | 0-3600 | 0-2700 | 0-3600 | ||
| Максимальный спектральный диапазон, одновременно регистрируемый с помощью CCD детектора (2048×122 пикселей, размер пикселя 12 μм), см-1 |
473 | 6900 | 3500 | 1100 | 275 |
| 532 | 5500 | 2760 | 850 | 255 | |
| 633 | 3910 | 1950 | 570 | 210 | |
| 785 | 2540 | 1260 | 330 | 160 | |
| Спектральное разрешение, полученное с помощью CCD детектора (размер пикселя 12 μм, ширина входной щели 14 μм), см-1 |
473 | 6.150 | 3.080 | 0.975 | 0.250 |
| 532 | 4.865 | 2.430 | 0.755 | 0.230 | |
| 633 | 3.440 | 1.715 | 0.505 | 0.190 | |
| 785 | 2.235 | 1.110 | 0.295 | 0.145 | |
Imaging Монохроматор-спектрограф MS 7504i
| Длина волны лазера, нм | |||||
| Решётка, штр/мм | 300 | 600 | 1200 | 1800 | |
| Диапазон регистрации рамановских спектров, см-1 | 473 | 0-12000 | 0-9300 | ||
| 532 | 0-9700 | 0-6900 | |||
| 633 | 0-6700 | 0-3900 | |||
| 785 | 0-3600 | 0-900 | |||
| Максимальный спектральный диапазон, одновременно регистрируемый с помощью CCD детектора (2048×122 пикселей, размер пикселя 12 μм), см-1 |
473 | 3910 | 2130 | 1070 | 680 |
| 532 | 3150 | 1690 | 840 | 520 | |
| 633 | 2280 | 1200 | 580 | 340 | |
| 785 | 1520 | 780 | 360 | 185 | |
| Спектральное разрешение, полученное с помощью CCD детектора (размер пикселя 12 μм, ширина входной щели 14 μм), см-1 |
473 | 3.785 | 1.915 | 0.920 | 0.570 |
| 532 | 3.060 | 1.510 | 0.715 | 0.435 | |
| 633 | 2.160 | 1.060 | 0.490 | 0.285 | |
| 785 | 1.400 | 0.680 | 0.305 | 0.160 | |
Цифровая спектральная камера*
| Тип фотоприёмника: | back-thinned ПЗС матрица 2048 x 122 пикселей |
| Размер фоточувствительного элемента: | 12 x 12 мкм |
| Размер фоточувствительного поля: | 24.576 x 1.464 мм (длина x высота) |
| Область спектральной чувствительности: | от 200 до 1100 нм |
| Охлаждение с температурной стабилизацией: | двухступенчатое Пельтье-охлаждение до – 45 °С (водяное охлаждение) |
| Разрядность АЦП: | 16 бит |
| Чувствительность: | 1 фотон на 1 отсчет АЦП (на длине 650 нм) |
| Динамический диапазон: | не менее 10 000 |
| Синхронизация: | внутренняя, внешняя |
| Интрефейс: | Ethernet |
* Другие модели спектральных ПЗС детекторов, в том числе EMCCD доступны по запросу.
ФЭУ для спектральных измерений
В качестве интегрального детектора для регистрации Рамановских спектров используется Фотореги-стрирующий модуль со встроенным одноступенчатым термоэлектрическим элементом Пельтье с прину-дительным воздушным охлаждением, модель H7844 производства ф. Hamamatsu:
| Спектральный диапазон чувствительности: | 185 – 900 нм |
| Световая чувствительность фотокатода: | 450 μА/лм |
| Световая чувствительность анода: | >5000 А/лм |
| Темновой анодный ток (через 3 мин после включения охлаждения): | <0,05 нА |
| Максимальная охлаждающая температура (ΔТ): | 20ºС |
Модуль скоростного сканирования X, Y
| Сканнеры: | гальванометрические сканнеры зеркал (X, Y) |
| Режимы сканирования: | растровый скоростной и старт-стопный |
| Точность позиционирования: | < 30 нм |
| Сканируемая площадь: | 100 мкм х 100 мкм (с объективом 100Х) |
| Скорость сканирования скоростного режима: | 3 сек/кадр 1001 х 1001 точек |
Модуль конфокального лазерного микроскопа
| Позиционер предпинхольного объектива: | трёхкоординатный (X, Y, Z) с ручным управлением |
| Конфокальный пинхол: | нерегулируемый Ø 30 мкм |
| Детектор: | Hamamatsu Photosensor module H6780-01 |
Лазеры
Встроенный лазер 532 нм
| Тип: | твердотельный одночастотный (SLM) с диодной накачкой |
| Длина волны: | 532 нм |
| Выходная мощность: | 22±2 мВт |
| Диаметр луча на выходе: | 1.1 ± 0.1 мм |
| Расходимость луча: | <0,6±0.1 мрад |
| Ширина спектральной линии: | 0.00001 нм |
| Длина когерентности: | >50 м |
| Поперечная мода: | TEMoo, M2 < 1.2 (тип. 1.05) |
| Линейность поляризации: | >100:1, горизонтальная |
| Долговременная стабильность выходной мощности: | <2% / 8 ч. |
| Время готовности: | <10 минут |
Встроенный лазер 473 нм
| Тип: | твердотельный одночастотный (SLM) с диодной накачкой |
| Длина волны: | 473 нм |
| Выходная мощность: | 50 мВт |
| Диаметр луча на выходе: | 0.7 ± 0.05 мм |
| Расходимость луча: | <1.2 мрад |
| Спектральная полоса: | <30 MГц |
| Длина когерентности: | >10 м |
| Поперечная мода: | TEMoo, M2 < 1.1 |
| Линейность поляризации: | >100:1, вертикальная |
| Долговременная стабильность выходной мощности: | <3% / 8 ч. |
| Стабильность положения луча после прогрева: | <10 мрад/°C |
| Время готовности: | <10 минут |
Внешний лазер 633 нм
| Тип: | Гелий-Неоновый лазер |
| Длина волны: | 632,8 нм |
| Выходная мощность: | >10 мВт |
| Диаметр луча на выходе: | 0.65 мм |
| Расходимость луча: | <1.24 мрад |
| Спектральная полоса: | 341 MГц |
| Модовой состав: | >90 % TEMoo |
| Линейность поляризации: | 500:1 |
| Долговременная стабильность выходной мощности: | <5% / 8 ч. |
| Стабильность положения луча после прогрева: | <0.03 мрад/°C |
| Время готовности: | <15 минут |
Внешний лазер 785 нм
| Тип: | твердотельный одночастотный (SLM) с диодной накачкой |
| Длина волны: | 785 ± 0.2 нм |
| Выходная мощность: | 100 мВт |
| Диаметр луча на выходе: | 1.5 мм |
| Расходимость луча: | <1.0 мрад |
| Спектральная полоса: | <1 MГц |
| Качество пучка: | M2 < 1.65 |
| Направление поляризации: | вертикальная ±5° |
| Долговременная стабильность выходной мощности: | <1% / 8 ч. |
| Время готовности: | <10 минут |
* Другие модели лазеров в диапазоне 325 нм – 830 нм могут быть включены в комплект поставки по запросу.
Варианты исполнения
| Confotec™ MR350/520/750-SRMSp |
Confotec™ MR350/520/750-SRM |
Confotec™ MR350/520/750-SRSp |
Confotec™ MR350/520/750-SR |
Confotec™ MR350/520/750-S |
|
| Изображения | 3 D (X Y Z) | 3 D (X Y Z) | 3 D (X Y Z) | 3 D (X Y Z) | 3 D (X Y Z) |
| Сканирование | XY гальвано + моторизованный стол, Z пьезо |
XY гальвано + моторизованный стол, Z пьезо |
XY гальвано, Z пьезо |
XY гальвано, Z пьезо |
XY гальвано, Z пьезо |
| Высокоскоростное сканирование для конфокальных рамановских изображений: |
Да | – | Да | – | – |
| Высокоскоростное сканирование для конфокальных лазерных изображений: |
Да | Да | Да | Да | – |
| Данные: | 2D, 3D | 2D, 3D | 2D, 3D | 2D, 3D | 2D, 3D |
| Микроскоп | Прямой | ||||
| Цветная камера наблюдения: | Да | ||||
| Рамановский оптический модуль | |||||
| Расположение: | интегрирован в констркутив микроскопа | ||||
| Оптическая подъюстировка: | не требуется | ||||
| Релеевские отрезающие фильтры: | пара Edge фильтров с ручной сменой | ||||
| Imaging Монохроматор-спектрограф | |||||
| Фокусное расстояние: | 350/520/750 мм | ||||
| Выходные порты: | 2 | 1 | 2 | 1 | 1 |
| Выбор выходного порта: | автоматизированное выходное зеркало | ||||
| Количество решеток: | 4 | 4 | 4 | 4 | 4 |
| Крепление решеток: | автоматизированная четырёхпозиционная турель | ||||
| Ввод излучения: | одноканальный световод | ||||
| Цифровая спектральная камера | |||||
| Количество фоточувствительных элементов: | 2048 x 122 | ||||
| Размер фоточувствительного элемента: | 12 x 12 µм | ||||
| Охлаждение с температурной стабилизацией: | двухступенчатое Пельтье-охлаждение до – 45°С (водяное охлаждение) | ||||
| Лазеры возбуждения (один встроенный и один внешний лазер могут использоваться одновременно) | |||||
| Встроенный лазер | |||||
| Длина волны: | 473 нм или 532 нм | ||||
| Ввод излучения: | напрямую | ||||
| Внешний лазер | |||||
| Длина волны: | 633 нм или 785 нм | ||||
| Ввод излучения: | 633 нм – волокном, 785 нм – напрямую | ||||
| Регулировка диаметра лазерного пучка | Вариотелескоп с ручной регулировкой | ||||
| Регулировка мощности лазерного излучения | Автоматизированный узел с нейтральным фильтром переменной плотности 0-3D | ||||
| Конфокальный пинхол | |||||
| Конфокальные рамановские изображения: | Световод Ø 50 μм | ||||
| Конфокальные лазерные изображения: | Фиксированный Ø 30 μм | Фиксированный Ø 30 μм | Фиксированный Ø 30 μм | Фиксированный Ø 30 μм | |
| Узел конфокального лазерного микроскопа (Reflected Unit) | Да | Да | Да | Да | – |
| Встроенная спектральная калибровочная лампа | Да | ||||
| ФЭУ для спектральных измерений | Да | – | Да | – | – |
| Моторизованный стол микроскопа | Да | Да | – | – | – |
Может быть полезно:
Оптические столы
Компания DAEIL Systems занимается изготовлением оптических столов с 1993 […]
Запрос цены ПодробнееМИКРАН-3
Микроскоп “МИКРАН-3”, сохраняя все преимущества базовой модели «МИКРАН-2», является […]
Запрос цены ПодробнееSPECTRA Full
SPECTRA – это уникальная интеграция атомно-силового микроскопа с конфокальной […]
Запрос цены Подробнее
