Экспериментальная установка рентгеновской рамановской спектроскопии
ЭМТИОН
25 аналитических кристаллов
Описание Экспериментальная установка рентгеновской рамановской спектроскопии
Экспериментальная станция рентгеновской рамановской спектроскопии используется в основном для сбора фотонов и содержит 25 аналитических кристаллов, распределенных по 10 вертикальным кругам Роуланда. Каждый кристалл может быть отрегулирован в режиме реального времени в трех измерениях: перемещение, наклон и поворот.

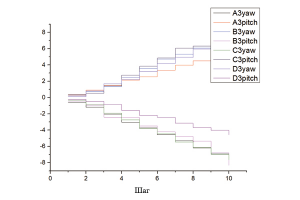

Тестовые измерения
 |
| Параметр | Диапазон регулировки | Разрешение | Точность |
| Перемещение z | 12 мм | 0.05 мкм | ±1 мкм |
| Наклон | ±4.5° | 0.0005° | ±0.001° |
| Угол поворота | ±4.5° | 0.0005° | ±0.002° |
| Высота кронштейна | ±10 мм | 5 мкм | ±10 мкм |
| Точность вращения | 0.05° | ||
| Точность позиции кристалла | <1 мм | ||
| Общий вес | <200 кг | ||
