Описание DMS1000 3D микроскоп

3D визуализирующий микроскоп DMS1000 – это цифровой микроскоп для сканирования объектов в 3D виде с возможностью визуализации глубины от компании Sunny Optical, предназначенный для высокоточного измерения и анализа трехмерных структур на микроскопическом уровне.

Покадровая автоматическая съемка и позиционирование с контролем угла наклона и глубины визуализации

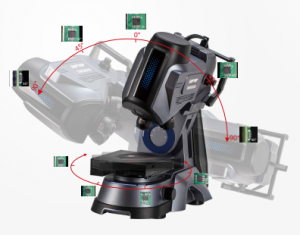

• DMS1000 поддерживает угол поворота визуализирующей головы микроскопа в диапазоне от -90° до 90°, обеспечивая возможность проведения  панорамной съемки объектов без необходимости наклона образца.
• Точное перемещение и поворот визуализирующей головы микроскопа обеспечивается встроенными высокоточными датчиками угла поворота.

Электропривод регулировки высоты сканирующей головки по вертикальной Z оси

Для плавной и удобной регулировки делает регулировку высоты по оси Z электропривод головы имеет имеет бесступенчатую схему регулировки скорости перемещения оси.

Панель быстрого доступа и ПО микроскопа

Контроллер микроскопа визуализации глубины DMS1000 содержит различные клавиши быстрого доступа, позволяющие эффективно и быстро управлять работой микроскопа и программным обеспечением.

Поддерживаемые функции ПО: навигация по образцу, возможность переключения увеличения, выбор режима освещения, управление электроприводом перемещения столика, автоматическая фокусировка, определение глубины изображения в реальном времени, сшивание 2D/3D изображений для сканирования больших поверхностей, устранение бликов, съемка в расширенном динамическом диапазоне (HDR), устранение вибрации, экспорт данных и др.

Режимы освещения образца

DMS1000 имеет несколько режимов наблюдения за образцами: коаксиальное эпископическое освещение, косое освещение, кольцевое освещение, сегментированное кольцевое освещение, смешанное освещение и просвечивающий режим освещения. Микроскоп может работать в режимах светлого поля, темного поля, MIX (светлое плюс темное поле), поляризованного света, ДИК (дифференциальный интерференционно-контрастный режим) и множестве других режимах, обеспечивая гибкость в  выборе методик и способах освещения для визуализации различных образцов.

Уникальная конструкция четырехзонной подсветки позволяет пользователю освещать одну или несколько областей по мере необходимости для получения наилучших результатов наблюдения.

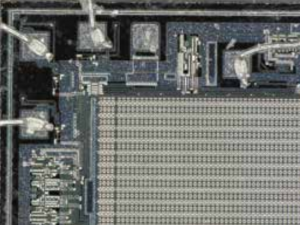

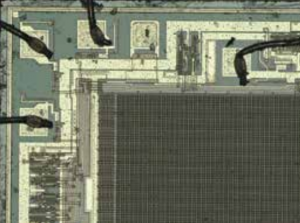

Кольцевая подсветка позволяет восстановить первоначальный цвет и состояние пятен образца	Коаксиальная подсветка подходит для наблюдения тонкой структуры плоских образцов

Объективы 3D микроскопа

Благодаря системе непрерывного увеличения и различным апохроматическим объективам (APO) микроскоп DMS1000  обеспечивает наилучшее увеличение, разрешение и рабочее расстояние.

Для удовлетворения различных потребностей пользователя предусмотрено пять вариантов объективов.

2D/3D-анализ изображений

• Телецентрическая оптическая система: благодаря особой оптической конструкции входной зрачок объектива располагается в фокальной плоскости, что позволяет добиться минимальных искажений и стабильного увеличения. Это повышает точность сканирования изображения и обеспечивает согласованность результатов измерений.
• Набор инструментов для 2D-измерений: предоставляет разнообразные функции измерения геометрических величин объектов, включая функции точка-точка, точка-линия, параллельные линии, углы и площади. Также есть возможность экспорта данных в Excel и другие форматы.
• Функциональность 3D-измерений: система имеет набор функций для проведения вычисления объема, площади поверхности, высоты измеряемых объектов и др.
• Измерение контуров: точное измерение и анализ формы трехмерных реконструированных объектов
• Автоматический подсчет площади и анализ частиц: сочетание интеллектуальных алгоритмов с технологией распознавания оттенков серого позволяет автоматически разделять перекрывающиеся объекты и быстро подсчитывать площадь и количество частиц в исследуемой области.
• Шаблоны измерений: создавайте и сохраняйте параметры измерений, которые вы часто используете, для быстрого и точного анализа исследуемых объектов.

Фильтры предварительной обработки изображений

Для анализа доступно 9 различных фильтров предварительного просмотра: оптическая тень, повышение резкости изображения, удаление отражений, рельефный цвет и т. д.. Фильтры позволяют легко сравнить один или несколько образцов, для получения наилучшего качества изображения.

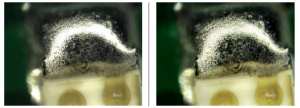

Обработка удаления отражений

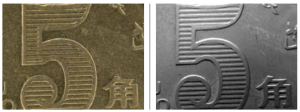

Оптическая обработка теней

Примеры визуализации объектов на 3D микроскопе DMS1000

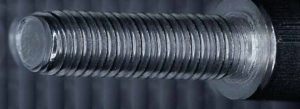

80X Винт – 3D сшивание	Игла 80X – слияние глубины
Винт 200X – 3D реконструкция	80X Жук – 3D сшивание
