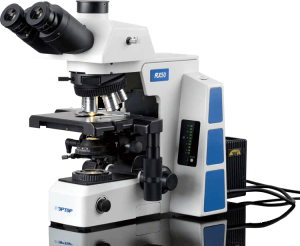

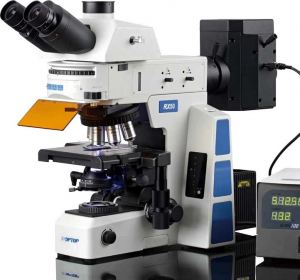

Биологический микроскоп RX50

ООО "Эмтион"

Профессиональное решение для в научных, медицинских и исследовательских организаций.

Описание Биологический микроскоп RX50

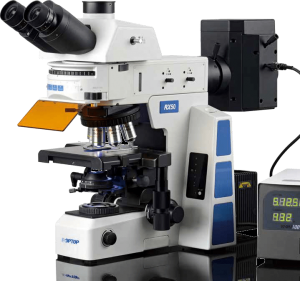

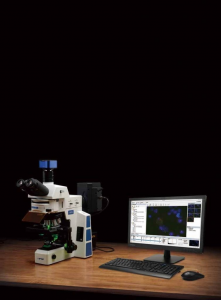

Биологический микроскоп RX50 – это передовое решение для проведения научных исследований в области биологии, медицины и материаловедения.

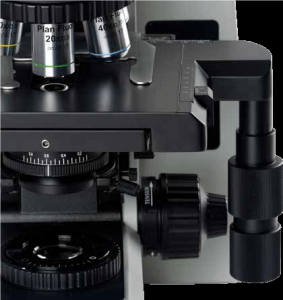

Большой стейдж с ручкой перемещения справа и слева

  • Для того, чтобы предотвратить заклинивание механизма горизонтальной направляющей стейджа, разработана система двухстороннего привода линейного механизма. Она защищает стейдж от перегрузки с конца обоих рельсов, улучшает жесткость и повышает надежность стейджа.
  • Ручку перемещения стейджа можно установить с каждой стороны в зависимости от предпочтений пользователя. Ручки расположены на комфортном расстоянии от пользователя в нижней части.
  • Двойные зажимы стейджа позволяют закреплять сразу 2 среза-образца для проведения сравнительного изучения.
  • Поверхность стейджа обработана специальным методом и полностью защищена от коррозии, а также имеет антискользящие свойства. Диапазон перемещения: 80 мм X 55 мм, точность: 0.1 мм.
  • Световая ширма позволяет уменьшить рассеянный свет, что позволяет значительно улучшить контраст изображения в флуоресцентной методике и значительно снижают утомление глаз пользователя.

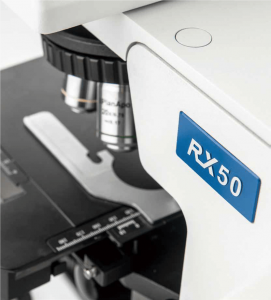

Модульная конструкция рамы



Рама RX50 представляет из себя модульную компоновку и разделена на продольную и поперечную составляющие, позволяющие устанавливать модули для биологических и флуоресцентных исследований.



Точная и грубая настройка

Ручка грубой регулировки имеет регулировку напряжения фокуса и верхнего предела, грубый диапазон регулировки составляет 25 мм, а точная составляет 1 мкм. Доступна не только точная фокусировка, но также и точное измерение положения.



Смотровая головка для разной оптической мощности

Головка RX50 разработана для разных соотношений деления (splitting ratio). Головка имеет сверхширокий угол обзора, позволяющая охватить до 26.5 мм.

Тринокулярная инвертированная головка имеет соотношение деления 100:0 или 20:80 или 0:100. Возможная 100% концентрация света в окуляр оптики или оптике камеры. Есть также возможность смещения интенсивности света: 20 % в окуляр оптики и 80 % в камеру, так чтобы наблюдение в окуляр и вывод изображения на камеру были доступны одновременно. Тринокулярная головка с прямым отображением имеет соотношение деления 100:0 или 0:100.

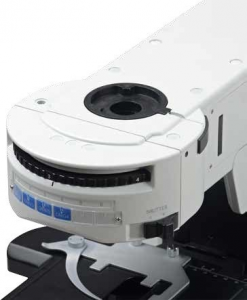

Многофункциональный конденсор

Дисковый конденсор с 3 маленькими и 5 большими креплениями для установки различных

аксессуаров, таких как опции для анализа светлого поля, темного поля, фазового контраста, метода поляризации и дифференциально-интерференционного контраста (ДИК).





Профессиональное программное обеспечение для анализа флуоресценции





Программное обеспечение для флуоресцентного анализа  предназначено для захвата, обработки и анализа флуоресцентных изображений. Основной функционал включает в себя сбор, комбинирование данных, настройку многоканальной флуоресценции и т.п.

Программное обеспечение для флуоресцентного анализа по методу FISH

ПО имеет расширенный набор функций, такие как слияние изображений в разных фокальных плоскостях, извлечение FISH данных, плоскостях, регулировка яркости, контраста, гаммы интенсивности и др.





Микроскоп можно комплектовать камерой OD600S или OD600SC

Доступные для комплектации с микроскопом камеры: OD600S, OD600SM, OD600SC, OD230R, оснащенные SONY сенсором, быстрым и плавным воспроизведением четкого изображения с высокой чувствительностью и низким уровнем шума



Опции для различных методик:

Метод Светлого поля

Для наблюдения клеточных структур и срезов растений.

Рак эндометрии



Аденома толстой кишки



Метод Фазового контраста



Для наблюдения за образцами с высокой прозрачностью, такими как клетки, бактерии и другими схожими по свойству биологическими образцами.
Эпителиальная клетка полости рта



Эпителиальная клетка полости рта



Дифференциальный интерференционный контрастный метод

Для яркого стереоизображения в соответствии с характеристикой образца.
Эпителиальная клетка полости рта



Эндотелиальные клетки бычьей легочной артерии

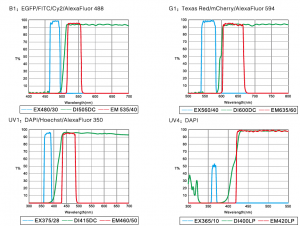

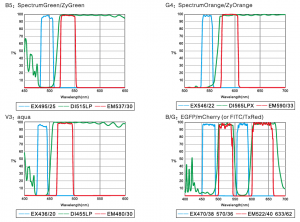

Стандартные параметры люминесцентных фильтров в значительной степени удовлетворяют потребности стандартных научных исследований. Для некоторых особых типов исследований также могут использоваться специальные фильтр, также для некоторых флуоресцентных методик могут использоваться отдельные фильтры.





Флюоритовые объективы

Полуапохроматические объективы PLAN-FLUOR серии Infinity Plan — это лучший выбор для изучения флуоресценции. Оптика отлично справляется со всеми видами хроматических аберраций. Большая числовая апертура объектива позволяет получать изображения высокой четкости и разрешения. В флуоресцентных исследованиях изображение чистое и яркое в то время как фон максимально темный.





Апохроматические объективы

Апохроматические объективы серии UPlanAPO предназначены для проведения профессиональных исследований. Сходящиеся в одной фокальной плоскости оптические оси красного, зеленого и синего цветов в одной фокальной плоскости с коррекцией хроматической аберрации и возможностью предоставления реального цвета исследуемых образцов. Разрешение получаемых изображений, а также их эффективное увеличение лучше, чем у аналогов за счет имеющейся большой числовой апертуры.



Модель Увеличение



Числовая апертура



Рабочее расстояние, мм



Толщина покровного стекла, мм Иммерсионная жидкость



Пружинная оправа
Серия план-полуапохроматических объективов





0,13 16,43 0.17
10Х 0,30 8,10 0.17
20Х 0,50 2,03 0.17
40X 0,75 0,74 0.17 Есть
100X 1,28 0,14 0.17 Масло Есть
Серия план апохроматических объективов





0,8 6.2 0.17
0,13 16,6 0.17
10Х 0,40 2,10 0.17
20Х 0,75 0,60 0.17 Есть
40X 0,95 0,15 0.17 Есть
40X 0,90 0,26 0.17 Есть
100X 1,35 0,13 0.17 Масло Есть
Серия план апохроматических фазово-контрастных объективов





0,13 16,6 0.17
10Х 0,40 2,5 0.17
20Х 0,75 0,6 0.17 Есть

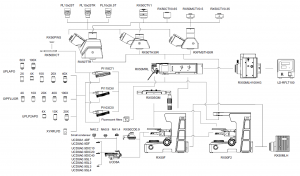

Диаграмма подключения RX50







Габариты RX50







Продукты компании сертифицированы по многим международным стандартам, включая ISO9001, ISO14001, ISO13485 и Bureau Veritas.



Технические характеристики RX50

Оптическая система



Функция цветокоррекции Infinity
Вид сбоку Инвертированное изображение, тринокулярная головка с углом наклона 30°, межзрачковое расстояние: 50–76 мм; коэффициент деления R:T=100:0 или 20:80 или 0:100





Прямое изображение, тринокулярная головка с углом наклона 30°, межзрачковое расстояние: 50–76 мм; коэффициент деления R: T=100:0 или 0:100
Перевернутое изображение, наклон головки 5~35 градусов, межзрачковое расстояние: 50~76 мм; коэффициент деления R:T=50:50 или 100:0 или 0:100
Окуляр



широкопольный окуляр с высокой точкой PL 10X/20 мм, с регулируемой диоптрией
широкопольный окуляр с высокой точкой PL 10X/20 мм, с регулируемой диоптрией, с перекрестием
широкопольный окуляр с высокой точкой PL 10X/26.5 мм, с регулируемой диоптрией
Объектив Полуапохроматические объективы 4X/10X/20X/40X/100X
Апохроматические объективы 2X/4X/10X/20X/40X/60X/100X
Апохроматические фазово-контрастные объективы 4X/10X/20X
Головка Пятерная револьверного типа
Шестерная револьверного типа, с запоминанием яркости
Семирной револьверного типа
Механизм фокусировки С грубой и тонкой фокусировкой, с регулировкой напряжения фокуса и верхнего предела





Рама микроскопа Опция для биологии, возможность грубой и точной регулировки, диапазон грубой регулировки: 25 мм; точность подстройки: 0,001 мм.

С грубой и тонкой фокусировкой, с регулировкой напряжения фокуса и верхнего предела. Широкий диапазон напряжения 100-240 В переменного тока 50/60 Гц. Интенсивность регулируется цифровой регулировкой. LBD/ND6/ND25.



Опция для флуоресценции, возможность грубой и точной регулировки, диапазон грубой регулировки: 25 мм; точность подстройки: 0,001 мм.

С грубой и тонкой фокусировкой, с регулировкой напряжения фокуса и верхнего предела. Широкий диапазон напряжения 100-240 В переменного тока 50/60 Гц. Интенсивность регулируется цифровой регулировкой. LBD/ND6/ND25.



Предметный столик (стейдж) Двухслойный композитный механический подвижный столик 187 мм X 168 мм, диапазон перемещения: 80 мм x 55 мм; точность: 0.1 мм , регулировка натяжения, двунаправленная направляющая.
Система освещения (Конденсор) Конденсор N.A.1.25 Конденсор освещения Келера (с слотами для фазового контраста, темного поля), с перекрестием и апертурной диаграммой, с слотом для фильтра и слотом для поляризации, c флуоресцентными фильтрами (UV/B/G для опции).
Ахроматический конденсор поворотного типа (N.A.0.9)

Многофункциональный конденсор со встроенным поляризатором, доступный для подключения опций для исследования фазового контраста/темного поля/ДИК метода.

Отраженный флуоресцентный осветитель Шестикратный отраженный флуоресцентный осветитель с ирисовой полевой диафрагмой и апертурной диафрагмой, регулируемой по центру; со слотом для фильтра и поляризацией

слот; с флуоресцентными фильтрами (UV/B/G для опции).



Ртутная лампа 100 Вт, регулируемый фокус; с зеркальным отражателем
Импортная ртутная лампа OSRAM 100 Вт
Адаптер камеры микроскопа C-mount 0.35X/0.5X/0.65X/1X, регулируемая фокусировка
Проходной осветитель Галогенная лампа 12В/100Вт для проходящего света, регулировка интенсивности
Остальное оснащение Адаптер камеры: 0.35/0.5X/0.65X/1X C-mount крепления. Охлаждаемая ПЗС-камера, центрирующий объектив для наблюдения флуоресценции; Профессиональное ПО для флуоресцентного анализа; высокоточный микрометр, значение шкалы 0.01 мм



Технические характеристики камеры OD600SC

Сенсор SONY ICX695 CCD (цветной)



Максимальное разрешение 2748 X 2200 (около 6,0 мегапикселей)



Размер сенсора 1“



Размер пикселя 4,54 x 4,54 мкм
Область изображения 12,5 мм (Г) x 10 мм (В)
Спектральный диапазон отклика 380нм~650нм (с IRCF)
Разрешение и частота кадров 7,5 кадров при 2748×2200, 14 кадров при 2748×1092



Диапазон экспозиции и режимы 0.06 мс~1 ч ROI (зона выборки) Авто/Ручной
Баланс белого Баланс белого ROI / Температура вручную
Система охлаждения Двухконтурная термоэлектрическая система охлаждения
Питание Внешний источник питания для системы охлаждения, DC 12В/3А
