SL100M Линзовые спектрографы

SOL Instruments

SL100M Линзовые спектрографы с компенсацией астигматизма

Описание SL100M Линзовые спектрографы
Линзовые спектрографы с компенсацией астигматизма серии SL100M имеют фокусное расстояние 100 мм и относительное отверстие 1/3,3. Спектрографы построены по горизонтально-симметричной схеме с двумя объективами. Перестройка по длинам волн осуществляется вручную, с помощью микрометрического винта. Исправленный астигматизм и дисторсия позволяют использовать эти приборы в многоканальной спектроскопии. В стандартной комплектации спектрографы SL100M поставляются с адаптером для подключения камеры с фланцем «C-mount». По согласованию с потребителем возможна поставка с другими фланцами для подключения камер.





Отличительные особенности



  • Высокая светосила
  • Плоское фокальное поле
  • Входная щель с ручной регулировкой ширины
  • Малые размеры и вес



Область применения



  • Многоканальная спектроскопия
  • Люминесцентные измерения

Оптическая система



Оптическая схема: горизонтально-симметричная, с компенсацией астигматизма
Относительное отверстие: 1/3.3
Фокусное расстояние: 99.3 мм
Объективы и камера: Ахроматизованные, с исправленной дисторсией
Фокальная плоскость: 28 х 8 мм (20 х 8 мм при использовнии с C-mount адаптером)
Размер дифракционной решетки: 40 x 40 x 6 мм
Рассеянный свет:
(20 нм от линии лазера 632.8 нм)
9 х 10-4

Качество изображения:



Горизонтальное увеличение: 1.2
Вертикальное увеличение: 1
Вертикальное пространственное разрешение: 50 мкм

Механизм развертки по спектру



Управление: Ручное, с помощью микрометрического винта
Механизм: Синусный
Цена деления микрометрического винта: 1 нм

Оптические характеристики



Модель: SL100M SL100M-UV
Дифракционная решетка: 400 штр/мм 500 нм 400 штр/мм 300 нм
Диапазон длин волн, ограниченный конструктивными параметрами: 360 – 1100 нм 200 – 1100 нм
Диапазон длин волн, в котором эффективность дифракционной решетки >40%: 265 – 1000 нм 200 – 600 нм
Обратная линейная дисперсия
(на длине волны блеска):
18.38 нм/мм 19.21 нм/мм
Спектральное разрешение: <0.35 нм <0.37 нм
Воспроизводимость: ± 0.1 нм ± 0.1 нм
Точность установки длины волны: ± 1 нм ± 1 нм

Спектральные щели



Управление: Ручное, с помощью микрометрического винта
Ширина раскрытия щели: плавно регулируемая от 0 до 2.0 мм
Параллельность ножей: ± 1 мкм
Точность (при ширине щели 1 мм): ± 10 мкм
Воспроизводимость: ± 1.5 мкм
Цена деления микровинта: 2 мкм

Габаритные размеры



Габаритные размеры (Д х Ш х В): 190 х 175 х 160
Вес: 2 кг

Габаритные размеры:



Габаритные размеры SL100



Может быть полезно:

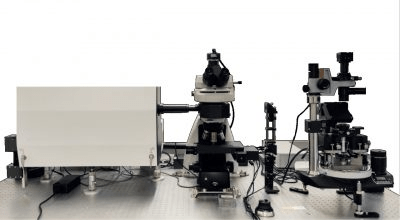

Confotec NR500

Преимущества   Одновременный / многофункциональный анализ: рамановские измерения люминесцентные […]

Запрос цены Подробнее

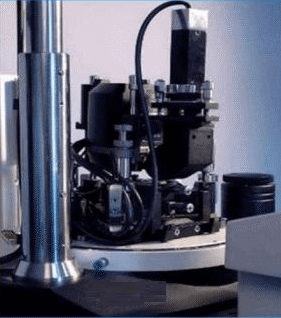

SNOM с оптоволоконной головкой
