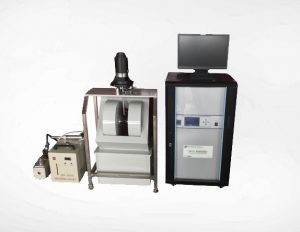

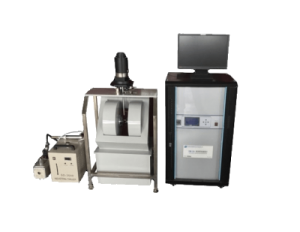

Вибромагнитометр VSM-175

YP MAGNETIC TECHNOLOGY DEVELOPMENT

Вибромагнитометр до 1,6Тл и температурным диапазоном от -188 до +800 градусов Цельсия (опционально)

Описание Вибромагнитометр VSM-175

    Вибрационный магнитометр представляет собой высокочувствительный инструмент для определения магнитных характеристик различных магнитных материалов, включая парамагнетики, магнитные порошки, тонкие пленки, магнитные ленты и диски, магнитомягкие материалы, материалы для постоянных магнитов, высокотемпературные сверхпроводники. Вибрационный магнитометр VSM-175 используется как инструмент контроля и исследования магнитных свойств материалов и параметров, таких как: кривая намагничивания, петля гистерезиса, кривая размагничивания, кривая повышения/понижения температуры, кривая намагничивания с контролем температуры, петля гистерезиса с контролем температуры, намагниченность насыщения, остаточная намагниченность, коэрцитивная сила, максимальная магнитная энергия, температура Кюри, магнитная проницаемость и т.д. Образцы могут исследоваться в сильных и слабых магнитных полях, при различных температурах. Для анизотропных образцов возможно измерение угловых зависимостей магнитных свойств. VSM-175 может поставляться в сочетаниями с опциями нагрева до 8000С и охлаждения жидким азотом LN2.



Особенности:

  • Диапазон измерения магнитного момента: 10-3emu—300emu (чувствительность: 5×10-5emu)
  • Относительная точность (при диапазоне измерений 3 emu): лучше ±1%
  • Повторяемость (при диапазоне измерений 3 emu): лучше, чем ±1%
  • Стабильность (при диапазоне 3emu): более 1% в течение 4 часов непрерывной работы
  • Зазор магнитного полюса фиксирован на уровне 35 мм, диаметр торца полюса 60 мм
  • Напряженность магнитного поля: в диапазоне 0-1,6Тл (чувствительность 0,1 мТл)





Комплект поставки:

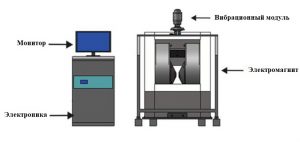

  • Электромагнит
  • Источник питания постоянного тока
  • Вибрирующая головка, вибрационная стойка, камера проб, детекторная катушка
  • Блок измерения магнитного момента (включая источник питания, усилитель, модуль измерения магнитного поля, вибрационный модуль)
  • Измерительное программное обеспечение
  • Вакуумный насос
  • Осушитель воздуха
  • Компьютер
  • Принтер
  • Опционально приставка нагрева до 8000С
  • Опционально приставка охлаждения LN2



Электромагнит

  • H-тип, магнитное поле направлено в горизонтальном направлении
  • Фиксированный воздушный зазор составляет 35 мм
  • Диаметр полюса составляет 60мм
  • Максимальное значение магнитного поля превышает 1,6 Тл
  • Воздушное охлаждение.



Модуль измерения магнитного момента:



  • Диапазон магнитных моментов делится на 300emu, 150emu, 80emu, 40emu, 30emu, 15emu, 8emu, 4emu, 3emu, 1,5emu, 800memu, 400memu, 300memu, 150memu, 80memu, 40memu, 30memu и 15memu (то есть 0,015emu) чувствительность  5×10-5emu; при диапазоне магнитного момента 3emu относительная точность и повторяемость измерения магнитного момента выше ±1%, предварительный нагрев в течение получаса, непрерывная работа в течение 4 часов, стабильность лучше 1%.
  • Диапазон измеряемого магнитного поля до 3,2 Тл, максимальное разрешение составляет 0,1 мТл, а относительная точность превышает ±1%.
  • Выходная частота источника вибрации составляет 180 Гц, стабильность частоты лучше, чем 10-5, а выходная мощность превышает 50 Вт.
  • Источник питания представляет собой регулируемый высокостабильный источник постоянного тока  мощностью 3.5 кВт. В режиме постоянного тока выходной ток можно непрерывно регулировать в пределах номинального диапазона. Выходная мощность: выходная мощность 0~3,5 кВт. Режим защиты: защита от перегрузки по току, автоматическая защита от короткого замыкания. Источник питания имеет постоянный выходной ток: значение тока можно непрерывно регулировать от 0 до номинального значения. Точность отображения: ± 1%.  Рабочее время: 8 часов непрерывной работы (температура окружающей среды 20±5℃). Входное напряжение: 220В однофазное (подключение через ИБП с клеммной колодкой. ИБП входит в комплект поставки). Входная частота: 50 Гц.



Вибрационная система включает вибрирующий стержень, механическую вибрирующую головку, кронштейн, камеру образцов и детекторную катушку.



На экране компьютера могут быть отображены различные измеренные кривые и параметры. Программное обеспечение может выбирать данные по желанию, частично увеличивать масштаб, фильтровать, сглаживать кривую. Результаты измерений могут выводиться и печататься на лазерном принтере. Прибор может автоматически измерять кривую намагничивания, петлю гистерезиса и другие параметры, когда известны коэффициент размагничивания и плотность образца. Программное обеспечение может одновременно вычислять параметры кривой в международной системе единиц и системе единиц Гаусса (магнитный момент насыщения / намагниченность насыщения / отношение намагниченности насыщения, остаточный магнитный момент/остаточная намагниченность, коэрцитивная сила, собственная коэрцитивная сила, коэффициент прямоугольности, максимальное произведение магнитной энергии, площадь петли).



Диапазон измерения магнитного момента 10-3emu — 300emu  (18 диапазонов 300emu, 150emu, 80emu, 40emu, 30emu, 15emu, 8emu, 4emu, 3emu, 1.5emu, 800memu, 400memu, 300memu, 150memu, 80memu, 40memu, 30memu, 15memu)
Чувствительность 5 × 10-5emu
Относительная точность (3 emu) лучше, чем ±1%
Повторяемость (3emu) лучше, чем ±1%
Стабильность (3emu) более 1% в течение 4 часов непрерывной работы
Шаг магнитного полюса 40 мм
Диаметр торца полюса 60 мм
Напряженность магнитного поля до 1,6 Тл

(опционально 0,5Тл, 0,8Тл, 1,2Тл, 1,6Тл, 2Тл, 2,2Тл, 2,4Тл, 2,7Тл, 3Тл)

Диапазон температур от –188 до 800 °C (зависит от выбранных опций)

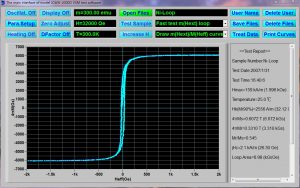

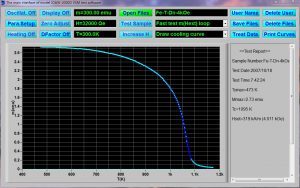

Nickel Hysteresis Loop (After Corrected Demagnetization Factor Curve) High Temperature MT

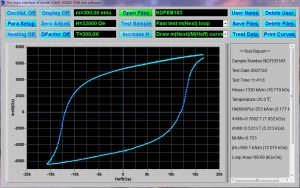

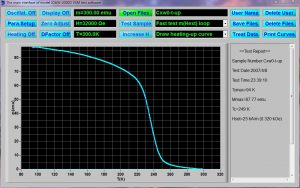

Cryogenic MT Nd-Fe-B Hysteresis Loop













Диапазон измерения магнитного момента 10-3emu—300emu

(18 диапазонов измерений на выбор)

Чувствительность 5 × 10-5emu
Относительная точность (3 emu) лучше, чем ±1%
Повторяемость (3emu) лучше, чем ±1%
Стабильность (3emu) более 1% в течение 4 часов непрерывной работы
Напряженность магнитного поля 1,6 Тл

(опционально 0,5Тл, 0,8Тл, 1,2Тл, 1,6Тл, 2Тл, 2,2Тл, 2,4Тл, 2,7Тл, 3Тл)

Диапазон температур от –188 до 800 °C (доступны опционально)
Источник магнитного поля макс. магнитное поле 3,2 Тл

охлаждение водяным контуром.

Источник питания постоянного тока электромагнита Выходная мощность 0~3,5 кВт

Режим защиты: защита от потери фазы, защита от перегрузки по току, автоматическая защита от короткого замыкания.

Рабочий диапазон температур, при котором обеспечивается выход на паспортные значения прибора – 20±5 ℃

Входное напряжение: 220В однофазное (подключение через ИБП с клеммной колодкой. ИБП входит в комплект поставки)

Входная частота: 50 Гц

Вибрационная система вибрирующий стержень

механическая вибрирующая головка

кронштейн

камера для образцов и катушка (детектор)

Основные технические показатели Диапазон магнитного момента от 1,5emu до 800memu, чувствительность 5 × 10-5emu, точность и повторяемость ± 1%, стабильность лучше 1%

Диапазон магнитного поля до 3,2 Тл, точность ± 1%. Выходная частота источника вибрации 180 Гц, стабильность частоты лучше 10-5, мощность превышает 50 Вт

Программное обеспечение Программное обеспечение для отображения, обработки и анализа измеренных кривых и параметров, автоматического измерения кривых намагничивания, гистерезиса, MH и фоновой кривой, преобразования кривой VSM в кривую замкнутой цепи, вычисления параметров в системе единиц СИ и Гаусса
Опции Низкотемпературная – от -188 °C до комнатной температуры.
Среднетемпературная – от комнатной температуры до 500 °C.
Высокотемпературная – от комнатной температуры до 800 °C.
