Монокристальный дифрактометр TD-5000

Dandong Tongda Science&Technology Co.,Ltd (Tongda)

Монокристальный дифрактометр серии TD с двумя микрофокусными источниками

Описание Монокристальный дифрактометр TD-5000

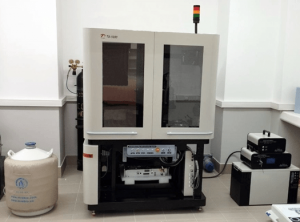

       Рентгеновский монокристальный дифрактометр Tongda TD-5000 – это стационарный прибор неразрушающего контроля, TD-5000 является высокопроизводительным дифрактометром, предназначенным для решения различных задач структурной кристаллографии. TD-5000 предназначен  для определения кристаллических и молекулярных структур неорганических, органических и металлоорганических соединений при различных температурах с последующим построением детального распределения электронной плотности. TD-5000 оснащён высокоточным 4-х кружным каппа гониометром, детектором серии PILATUS4 R (260K. 260K-W или 1M) и мощным микрофокусным источником рентгеновского излучения (один или два источника).



       Дифрактометры TD-5000 – это первые и единственные монокристальные системы с микрофокусными источниками, производимые в Китае.



Исследования монокристаллов

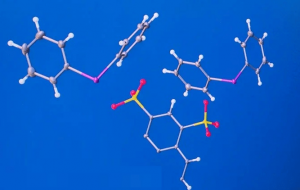

TD-5000 позволяет проводить трехмерный молекулярный анализ и определять фактическое расположение молекул в решетке, включая регистрацию длин и углов связей, распределение электронной плотности и др. параметры. TD-5000 может быть использован в химической кристаллографии, молекулярной биологии, фармакологии, минералогии, материаловедении и многих других областях.



Детектор PILATUS4 R 260K

     PILATUS4 R 260K – это обновленная серия гибридно-пиксельных детекторов от компании Dectris, пришедшая на смену детекторам PILATUS3 R 200K. Детектор PILATUS модели 260K имеет активную площадь 80 на 77 миллиметров и является идеальным детектором для широкого спектра рентгеновских исследований. Широко используется в монокристальных дифрактометрах, благодаря высокой скорости счета, которая намного превосходит по характеристикам детекторы, основанные на газоразрядных или аналогичных технологиях. Эргономичная форма передней панели и компактные размеры корпуса обеспечивают детектирование при больших углах дифракции и эффективно используют ограниченное пространство вокруг образца. Полностью воздушное охлаждение и низкая мощность потребления. PILATUS4 R 260K – это система детектирования, не требующая сложного технического обслуживания.

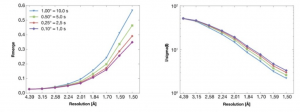

     Каждый набор данных был получен с одинаковой угловой скоростью 0,1 °/с в течении 30 минут с уменьшением угла поворота и времени экспозиции для каждого изображения, как указано на графике. Превосходные данные получаются за короткое время сбора. Использование детектора PILATUS обеспечивает оптимальное качество данных (инсулин, полный поворот на 180 °, IµS, PILATUS).



Режим счета одиночных фотонов детекторов Pilatus

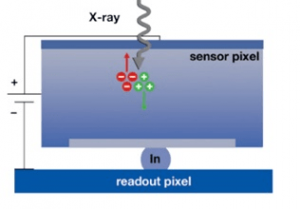

       Свободный электрический заряд высвобождается в пикселе датчика при поглощении рентгеновских лучей. Рентгеновский сигнал обрабатывается пикселем считывания в режиме счета одиночных фотонов, что дает весомые преимущества по сравнению с детекторами, интегрирующими сигнал. В интегрирующем детекторе заряд накапливается во время экспозиции. Во время интеграции к накопленному заряду добавляется собственный темновой ток. Темновой ток увеличивает уровень шума и снижает качество данных. В детекторе с однофотонным подсчетом сигнал определяется путем подсчета отдельных разрядов, высвобождаемых при поглощении рентгеновского излучения: заряд усиливается в пикселе считывания, и, если сигнал превышает регулируемый порог, то осуществляется цифровой подсчет полученных данных. Таким образом, технология счета одиночных фотонов полностью устраняет темновой ток, как источник шума детектора и обеспечивает превосходное качество данных. Кроме того, подсчет одиночных фотонов происходит “на лету” во время экспозиции, обеспечивая максимально раннюю оцифровку и последующую быструю и бесшумную цифровую обработку.





       Гибридные детекторы одиночного счета фотонов PILATUS3 по своей сути не содержат темнового тока и шумов при считывании. Отсутствие каких-либо шумов детектора гарантирует получение данных с отличным отношением сигнал/шум. По сравнению с обычными детекторами это обеспечивает либо превосходный сбор данных при аналогичном времени экспозиции, либо столь же качественные данные при более коротком времени сбора, что эквивалентно меньшей дозе для образца. Бесшумный детектор обеспечивает преимущество при записи слабых сигналов от образцов с плохим дифрагированием. Отсутствие шумов детектора особенно выгодно при сборе данных с использованием не очень мощных лабораторных источников.

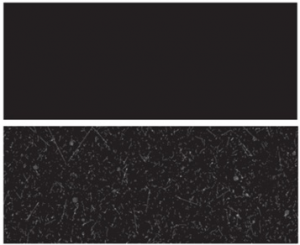

        Изображения одного модуля PILATUS без источника. Время записи 100 мс (верхнее изображение) и 1 час (нижнее изображение). После 100 мс все пиксели имеют на своем счету ноль каунтов, поскольку при считывании изображения не добавляется шум. Через 1 час количество каунтов на большинстве пикселей по-прежнему равно нулю, поскольку при длительной экспозиции не накапливается темновой ток и во время считывания не добавляется шум. Все показатели экспозиции основаны на общем фоновом излучении, которое составляет 0,2 кт/ч/пиксель.



PILATUS3R 200K 300K
Количество модулей детектирования 1х2 1х3
Чувствительная область ширина-высота, мм 83.8 × 70.0 83.8 × 106.5
Размер пикселя, мкм 172 × 172
Количество пикселей 487 × 407 = 198,209 487 × 619 = 301,453
Неактивная область, % 4.3 5.5
Дефектные пиксели, % < 0.03
Максимальная скорость, Гц 20
Время считывания, мс 7
Point-spread function 1 pixel (FWHM)
Динамический диапазон 20 bits (1,048,576 counts)
Пороговая энергия, кэВ 3.5 – 18 2.7 – 18
Потребление мощности, Вт 30 36
Размеры, мм 156 × 155 × 284 158 × 193 × 262
Вес, кг 5.4 7.5
Охлаждение Air-cooled Water-cooled
Охлаждение электроники Air-cooled Water-cooled



Основные параметры высоковольтного источника питания мощностью 50 Вт



Источник Оптика Расхождение (mrad) Размер фокусного пятна (FWHM, мкм) Световой поток (ph/s) Рабочее расстояние (мм)
Cu 50Вт под Сu ⁓7,5 ⁓110 Original: ⁓3*108

HB: ⁓4,3*108

210±21
Mo 50Вт под Mo ⁓5 ⁓110 ⁓4,5*107 200±20





Генератор
Напряжение ≤50кВ
Ток ≤1000µА
Мощность ≤50Вт
Вес 8,5кг

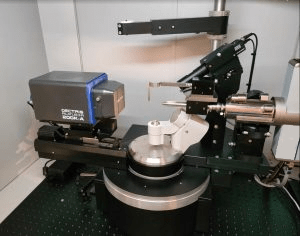

Высокоточный 4-х кружный KAPPA-гониометр

TD-5000 имеет  уникальный гониометр с 4-мя независимыми осями, позволяющий точно центрировать гониометр, что особенно важно при работе с монокристаллами.



Система охлаждения

Монокристальная система оснащена мощной системой для охлаждения микрофокусных источников, так же системой охлаждения образца в диапазонах температур от 100К до 300К



Конфигурирование прибора

Стационарные рентгеновские дифрактометры серии TD имеют модульную аппаратную архитектуру и могут быть конфигурированы в зависимости от требований заказчика. Опционально доступна возможность конфигурирования прибора различными рентгеновскими трубками, детекторами, системой вращения образца, программным обеспечением для обработки полученных результатов с лицензией на 1 и более лет.



Поверка прибора

По запросу Заказчика, возможно внесение прибора в Госреестр СИ (срок регистрации от 9ти до 12ти месяцев).



Разрешительная документация

Вместе с оборудованием поставляется Сертификат ГОСТ-Р, Декларация о соответствии, Сертификат безопасности, а также Протокол радиационных испытаний. Радиационная безопасность прибора соответствует следующим нормативам:

  • ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические»;

  • ГОСТ Р ИСО 13849-1 «Безопасность оборудования. Элементы систем управления, связанные с безопасностью. Часть 1»;

  • ОСПОРБ-99/2010 «Основные санитарные правила обеспечения радиационной безопасности»;

  • СанПиН 2.6.1.3289-15 «Гигиенические требования по обеспечению радиационной безопасности при обращении с источниками, генерирующими рентгеновское излучение при ускоряющем напряжении до 150 кВ.».



О производителе

Компания Dandong Tongda Science & Technology (Tongda, Китай) – это национальное высокотехнологичное предприятие, расположенное в Китае в провинции Ляонин. Основное направление деятельности компании: производство оборудования неразрушающего контроля и рентгеноаналитического оборудования. Предприятие работает при поддержке Министерства Науки и Технологий Китая и сертифицировано по стандартам ISO.



При поддержке крупных частных китайских фондов, Tongda разработала серию аналитических приборов, конкурирующими на мировом рынке с такими производителями, как Shimadzu, Rigaku, Bruker и многими другими. Продукция компании широко используются в химии, машиностроении, геологии, добыче полезных ископаемых, металлургии, нефтехимии, фармацевтики и других сферах.



Параметр Наименование Значение
Рентгеновский генератор


Напряжение ≤50кВ
Ток ≤1000µА
Мощность ≤50Вт
Фокусирующие источники Тип оптики Многослойная фокусирующая
Кол-во источников 2 шт.
Аноды источников Cu (медь), Mo (молибден)
Монохроматор Графитовый
Гониометр Тип 4ех кружный каппа гониометр
Минимальный шаг позиционирования 0.0001°
Детектор Тип Гибридный пиксельный детектор Dectris PILATUS 200K (Швейцария)
Система термостатирования Диапазон температур охлаждения 100К – 300К
Тип охлаждения Жидким азотом
Система охлаждения Тип сплит охладитель
Рабочая температура 15-50°C
Контролируемые параметры ПО Управление напряжением и током рентгеновской трубки, работой затвора рентгеновского генератора и микрофокусных источников, контроль управление режимами сканирования гониометра, автоматический сбор, хранение данных.
Модули ПО Модуль управления прибором, модуль предварительной подготовки, модуль постобработки, модуль интеграции с сторонним ПО для моделирования
Комплектация Дифрактометр 1 шт.
Генератор микрофокусной трубки 1 шт.
ПК управления 1 шт.
Сервер детектора 1 шт.
Система охлаждения 1 шт.
Комплект документации 1 шт.





PILATUS3R 200K 300K
Количество модулей детектирования 1х2 1х3
Чувствительная область ширина-высота, мм 83.8 × 70.0 83.8 × 106.5
Размер пикселя, мкм 172 × 172
Количество пикселей 487 × 407 = 198,209 487 × 619 = 301,453
Неактивная область, % 4.3 5.5
Дефектные пиксели, % < 0.03
Максимальная скорость, Гц 20
Время считывания, мс 7
Point-spread function 1 pixel (FWHM)
Динамический диапазон 20 bits (1,048,576 counts)
Пороговая энергия, кэВ 3.5 – 18 2.7 – 18
Потребление мощности, Вт 30 36
Размеры, мм 156 × 155 × 284 158 × 193 × 262
Вес, кг 5.4 7.5
Охлаждение Air-cooled Water-cooled
Охлаждение электроники Air-cooled Water-cooled



Источник Оптика Расхождение (mrad) Размер фокусного пятна (FWHM, мкм) Световой поток (ph/s) Рабочее расстояние (мм)
Cu 50Вт ELM38 ⁓7,5 ⁓110 Original: ⁓3*108

HB: ⁓4,3*108

210±21
Mo 50Вт ELM33 ⁓5 ⁓110 ⁓4,5*107 200±20



Требования к помещению

– Оптимальная температура в помещении составляет от 20°C до 25°C с перепадом менее 0,5°C в час.

  • Диапазон рабочих температур 10-30°C
  • Стабильность луча значительно ухудшится при перепадах температур более чем на 1°C (2°F) в час.
  • Рекомендуется кондиционирование воздуха с поддержкой температурного режима ±1°C.
  • По возможности расположите воздуховоды кондиционирования и отопления таким образом, чтобы направление воздушного потока не влияло на работу прибора.
  • Относительная влажность: 10%-90%, без конденсации.
  • Отвод тепла в воздух: не более 150 Вт от генератора. Максимальная мощность трубки – 50 Вт.
  • Держите заднюю и нижнюю части генератора чистыми.



Точная конфигурация прибора может различаться в зависимости от требований Заказчика.

Подробное описание и характеристики предоставляются по запросу.
