Порошковый дифрактометр TD-3500

Dandong Tongda Science&Technology Co.,Ltd (Tongda)

Дифрактометр серии TD с сцинтилляционным точечным детектором

Описание Порошковый дифрактометр TD-3500

Рентгеновские дифрактометры Tongda TD-3500 — это порошковые дифрактометры, оснащенные SC детектором для выполнения базовых задач дифрактометрии, рентгеноструктурного анализа материалов, включая исследование атомного строения и кристалличности образцов.



Особенности порошкового дифрактометра TD-3500:

  • Модульная конструкция устройства – доступны опции
  • Материалы мишени трубки: Cu, Co, Cr, Mo, W, Fe
  • Высокоточный гониометр ⌀185-300 мм непрерывно регулируемый
  • Охлаждение до – 196℃ / нагрев до 1600℃
  • Широкий выбор аксессуаров для построения различных схем измерения
  • Возможность вращения и автоматической смены образцов

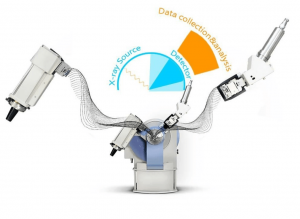

Θs-θd вертикальный гониометр

Гониометры TD-3700 сконструированы на базе высокоточных трансмиссионных подшипников, контролируемых с помощью полностью закрытой системы сервоприводов. Интеллектуальный контроллер системы управляется с помощью 32-битного RISC микропроцессора, обеспечивающего, вкупе с магнитным энкодером высокого разрешения, самую высокую точность измерения.

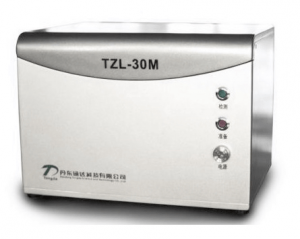

Система охлаждения

Чиллер дифрактометра  TD-3500 предназначен для охлаждения трубки с помощью дистиллированной воды. Чиллер поставляется в комплекте с дифрактометром.

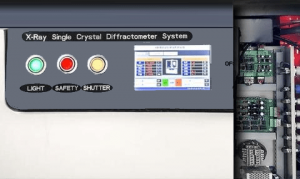

ПЛК контроллер

Использование ПЛК системы (программируемый контроллер) повышает производительность прибора, а также позволяет значительно снизить энергопотребление генератора рентгеновского излучения.

Высоковольтный генераторный блок и система управления прибором, вкупе с интерфейсным модулем ввода/вывода, разделены устройством оптической изоляции, что обеспечивает высокую безопасность работы пользователей, а также увеличивает отказоустойчивость системы.





Конфигурирование прибора

Стационарные рентгеновские дифрактометры серии TD имеют модульную аппаратную архитектуру и могут быть конфигурированы в зависимости от требований заказчика. Опционально доступна возможность конфигурирования прибора различными рентгеновскими трубками, детекторами, системой вращения образца, программным обеспечением для обработки полученных результатов с лицензией на 1 и более лет.





Доступные опции TD-3500 (раздел Опции дифрактометров):



Дифрактограммы TD-3500

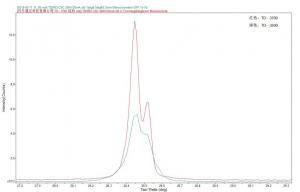

Сравнение одного пика дифрактограммы порошкового кремния. XR3700 (детектор Mythen, красная кривая) и XR3500 (сцинтилляционный детектор, зеленая кривая).





Разрешительная документация

Вместе с оборудованием поставляется Сертификат ГОСТ-Р, Декларация о соответствии, Сертификат безопасности, а также Протокол радиационных испытаний. Радиационная безопасность прибора соответствует следующим нормативам:

  • ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические»;

  • ГОСТ Р ИСО 13849-1 «Безопасность оборудования. Элементы систем управления, связанные с безопасностью. Часть 1»;

  • ОСПОРБ-99/2010 «Основные санитарные правила обеспечения радиационной безопасности»;

  • СанПиН 2.6.1.3289-15 «Гигиенические требования по обеспечению радиационной безопасности при обращении с источниками, генерирующими рентгеновское излучение при ускоряющем напряжении до 150 кВ.».



О производителе

Компания Dandong Tongda Science & Technology (Tongda, Китай) – это национальное высокотехнологичное предприятие, расположенное в Китае в провинции Ляонин. Основное направление деятельности компании: производство оборудования неразрушающего контроля и рентгеноаналитического оборудования. Предприятие работает при поддержке Министерства Науки и Технологий Китая и сертифицировано по стандартам ISO.



При поддержке крупных частных китайских фондов, Tongda разработала серию аналитических приборов, конкурирующими на мировом рынке с такими производителями, как Shimadzu, Rigaku, Bruker и многими другими. Продукция компании широко используются в химии, машиностроении, геологии, добыче полезных ископаемых, металлургии, нефтехимии, фармацевтики и других сферах.

Параметр

Наименование

Значение

Источник рентгеновского излучения

Мишень трубки

Керамическая трубка Cu (медная мишень). Опционально доступны Co (кобальт) , Cr (хром), Mo (молибден), W (вольфрам), Fe (железо)

Фокус трубки

1*10 мм или 0,4*14 мм (длинный фокус или фокус в точке)

Номинальная мощность генератора

4000 Вт

Мощность трубки

2,4 кВт (опционально доступно 2,7 кВт)

Напряжение выдаваемое генератором

10-60 кВ с шагом 0.1 кВ

Ток выдаваемый генератором

5-80 мА с шагом 0.1 мА

Выходная стабильность (при колебаниях сети
±10%)

0,005%

Гониометр

Тип

вертикальный θs-θd

Радиус сканирования

стандартный 225 мм (185-300 мм непрерывно регулируемый)

Диапазон сканирования

-35°~160°

Скорость сканирования

0,0012°~120°/мин

Скорость позиционирования

1500°/мин.

Режим привода

θs-θd с привязкой, θs или θd одиночный

Режим сканирования

пошаговый, непрерывный, сегментация, сканирование на просвет

Минимальный шаг сканирования

0,0001°

Точность измерения

0,001°

Повторяемость угла 2θ

0,0001°

Детектор

Тип

детектор массива: SDD или SC

Максимальная линейная скорость счета. Интенсивность дифракции более чем в 100 раз выше, чем у SC-XRD

1X10^7, шум≤0.2cps

Энергетическое разрешение

SC ≤50%,PC ≤20%

Режим работы ПЛК

Автоматическое дифференциальное управление, интегральный режим преобразования

Коррекция мертвого времени анализатора высота импульса (PHA) в ПЛК

автоматически

Высокое напряжение детектора

0 – 220 В постоянного тока с плавной регулировкой

Стабильность напряжения

0,005%

Система
безопасности

Контроль мощности излучения (кВт) и тока трубки(мА) (верхний и нижний пределы); защита от перегрузки; контроль жидкости; контроль нагрева рентгеновской трубки и другие множественные системы контроля утечки излучения; интерлок двери; экранная защита подводки платформы.

Уровень
утечки рентгеновских лучей

При максимальной мощности рентгеновской трубки

0,1 мкЗв/ч

При непрерывной работе в течение 8 часов (40 кВ, 40 мА)

0,3%

Контролируемые параметры ПО

Автоматическое управление напряжением и током рентгеновской трубки, автоматическая работа шторки рентгеновского генератора.  Контроль управление пошаговым и непрерывном режимами сканирования гониометра, автоматический сбор, сохранение данных, контроль и калибровка угломер и др.

ПО обработки данных (опция)

Для анализа структуры материала по методу Ритвельда, сглаживание и вычитания фона, качественный и количественный анализ фаз материала, Kα1, Kα2 выделение, выделение полного спектра, пика, расчет полуширины и размера зерен, измерение кристаллической ячейки, калибровка данных дифракции, фон, вычитание, количественный анализ без стандартизации, полноспектральная подгонка изображения, моделирование рентгеноструктурных изображений и т. д.

Габариты, ДхШхВ

1300 x1000 x1800

мм

Комплектация

Дифрактометр

1 шт.

ПК управления

1 шт.

ИБП 6000 ВА (для дифрактометра и чиллера)

1 шт.

По обработки данных (опционально)

1 шт.
