Основными преимуществами сталей аустенитного класса являются их высокие служебные характеристики (прочность, пластичность, коррозионная стойкость в большинстве рабочих сред) и хорошая технологичность. Поэтому аустенитные коррозионностойкие стали нашли широкое применение в качестве конструкционного материала в различных отраслях машиностроения. Свойства стали определяются ее внутренней микроструктурой и дефектами кристаллической решетки. В настоящее время для металлографического исследования структуры широко применяются методы электронной микроскопии наряду с более традиционными методами анализа с помощью оптического микроскопа. Использование просвечивающего электронного микроскопа (TEM – transmission electron microscope) позволяет определять плотность дислокаций, дислокационных петель, анализировать выделения вторичных фаз и визуализировать поры и другие дефекты. Такие исследования проводятся как для определения механических свойств новых сплавов, так и для оценки радиационной стойкости различных материалов. Большинство современных просвечивающих микроскопов имеют возможность работать в режиме STEM (scanning TEM), в котором пучок электронов фокусируется в точку, которая перемещается по поверхности образца как точно так же, как это происходит в сканирующем электронном микроскопе. Высокое пространственное разрешение на просвечивающих сканирующих электронных микроскопах достигается за счет подготовки сверхтонких срезов материала и хорошо сфокусированного пучка электронов. Стандартный образец для просвечивающей микроскопии представляет собой диск исследуемого материала диаметром 3.05 мм, утоненного в середине химическим или ионным путём. В некоторых случаях для TEM применяются металлические сетки с плёнкой подложкой на которых размещаются исследуемые материалы. Для работы с такими образцами компания TESCAN предлагает детектор прошедших электронов, реализующий режим сканирующей просвечивающей электронной микроскопии на микроскопах серий VEGA, MIRA, LYRA и VELA.

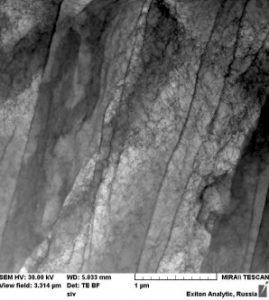

Детектор прошедших электронов устанавливается на столик микроскопа и регистрирует прошедшие через образец электроны. Изображение в светлом поле формируется датчиком, расположенным непосредственно под образцом, а изображение в темном поле складывается из сигналов двух датчиков, расположенных в стороне от оптической оси. Изображение в светлом поле эквивалентно изображению, получаемому в режиме светлого поля STEM, а изображение в темном поле может давать ориентационный контраст

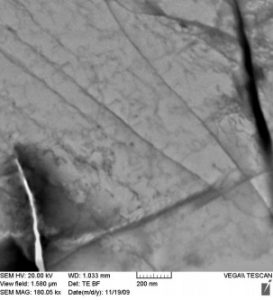

Кроме этого детектор TE позволяет наблюдать и другие дефекты, такие как поры и выделения вторичных фаз. При выборе детектора TE как основного метода исследования структуры стали следует особое внимание уделять подготовке образцов. В связи с тем, что ускоряющее напряжение сканирующего микроскопа ограничено 30 кВ, для получения изображений высокого разрешения требуется получать достаточно тонкие образцы стали, и в некоторых случаях это может приводить к дефектам пробоподготовки, как это произошло с образцом на картинке ниже. Детектор TE обладает высокой чувствительностью, достаточной для комфортной работы на микроскопах серии Vega при токах пучка несколько пА., с возможностью исследования объектов размерами от нескольких нанометров.
Источник: http://tescan.ru/application/examples/
